Описание проекта

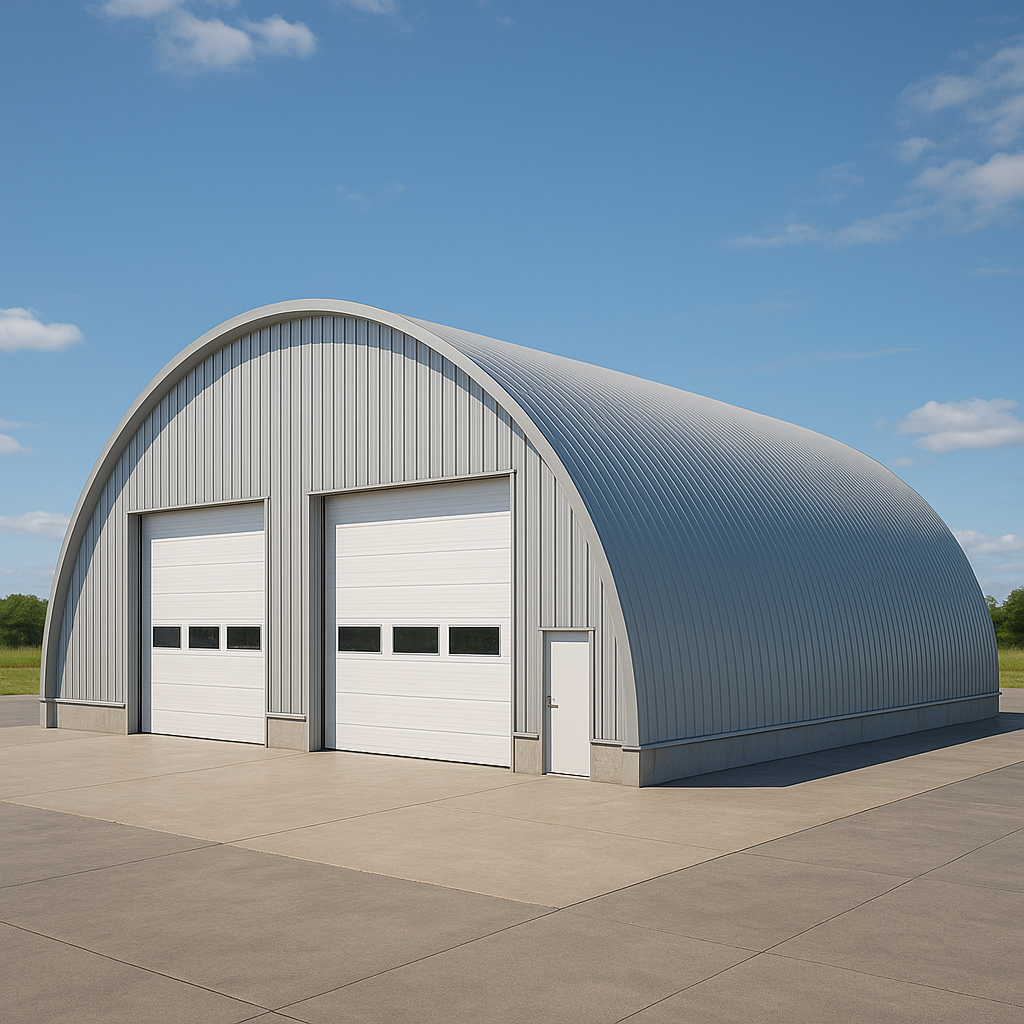

Проект: Арочный ангар под СТО грузовиков
Размеры: 20×40×7 м
Тип конструкции: Арочная, металлический каркас из оцинкованных гнутых профилей
Материалы:
- Обшивка — оцинкованный профнастил НС44 с полимерным покрытием RAL 9006
- Каркас — оцинкованный металл С245, сварно-болтовое соединение
- Ворота — секционные 4,5×5 м, с обеих сторон (сквозной проезд)
- Двери — металлические утеплённые
Назначение: Станция технического обслуживания грузовых автомобилей (2 поста обслуживания, зона хранения запчастей, компрессорная)
Регион: Московская область
Нагрузки:
- Снеговая — 210 кг/м²
- Ветровая — 38 кг/м²
- Полезная внутренняя нагрузка — до 500 кг/м² (оборудование и техника)
Фундамент:
- Ленточный железобетонный 500×1000 мм
- Армирование Ø12 А500С
- Бетон В25, морозостойкость F200
- Отмостка с уклоном 2%
Пол:
- Монолитный железобетон В25 толщиной 200 мм
- Армирование сеткой Ø10 мм, ячейка 150×150 мм
- Износостойкое покрытие (топпинг)
Инженерное оснащение:
- Вентиляция приточно-вытяжная
- Освещение — LED 150 Вт, уровень освещённости 350 лк
- Отопление — газовые инфракрасные излучатели
- Ворота с автоматикой и дистанционным управлением
Масса конструкции: ≈ 22 т
Рекомендации:
- Установить приямки под подъемники и сливные ямы.
- Предусмотреть утепление торцевых стен минеральной ватой.
- Устроить дренаж по периметру и систему ливневого водоотвода.
